概述

信号调理单元通常将一种类型的信号转换为另一种更鲁棒和可用的信号类型，例如，mV热电偶输入信号可以转换为隔离的4-20mA输出信号。

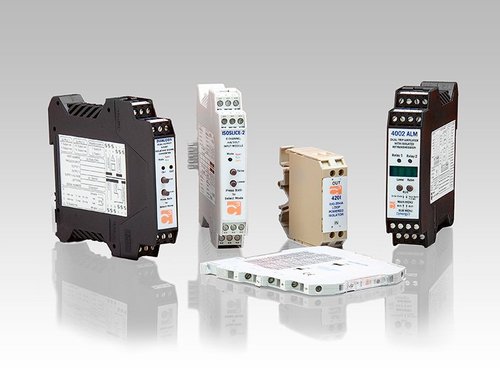

Cynergy3的模块系列几乎可以接受任何类型的过程输入，并生成行业标准的模拟、数字和通信链路输出。该系列设计得尽可能紧凑，节省了面板空间，并允许其他供应商的装置轻松更换为Cynergy3系列中的装置。

使用

信号调理设备有四个主要应用：

• 消除接地回路和交流电气噪声。

• 信号转换，通常从低电平信号转换为鲁棒的高电平输出。

• 发射机共享和环路升压，一个发射机的输出进入两个或多个仪器。

• 消除屈曲电源，在这种情况下，两台仪器都希望为变送器供电，这可能导致发射机损坏。

单个信号调理器可用于解决上述所有问题，方法是在一个封装中提供隔离、转换、环路升压和功率处理。

功能

Cynergy3信号调节器通常包括一个隔离电源，其中包括一个内置于开关模式电源中的专有隔离变压器。这样就可以为输入、输出和电源级提供单独的隔离式电源轨。信号隔离由定制设计的电流变压器和/或数字光隔离器执行。典型的连续隔离电压为1kV，但浪涌电压或2.5kV（50us）和高达10kV/us的瞬变也可以承受。

典型输入包括AC/DC电压和电流，包括双极性电压，热电偶包括E，J，K，N，R.S.T&B型，PT100和PT1000温度传感器，电位计，频率输入，包括PWM和应变片/称重传感器输入。输出通常为mA或直流电压，包括4-20mA，1-5V和0-10Vdc。还有通信端口输出，包括RS232，RS485和TCP / IP以太网通信，均使用标准Modbus RTU / TCP / IP协议。

如果需要报警输出，则提供纯模拟或模拟和数字跳闸放大器，其主额定继电器输出具有可调节的报警设定点，在某些情况下，可调节迟滞。
E-100和Isoslice模块可以一起使用，以提供多达1028个参数的Modbus寄存器，所有这些输入都进入隔离的输入级，Modbus协议与几乎任何制造商的PLC和SCADA或数据记录包兼容。

考虑

Cynergy3系列信号调理产品被设计为尽可能用户可配置，通常通过使用内部DIP开关或免费的PC配置软件。当在Isocon / Dualcon系列中使用DIP开关时，有一个交互式PC实用程序，可以计算任何输入和输出组合所需的DIP开关设置。还有一个选择指南，说明了哪种产品可以处理特定的输入/输出要求。选择信号调理器时的主要考虑因素如下：

• 电源，可以是交流、直流或环路供电，其中仪器由传入的 4-20mA 信号自供电。

• 输入信号类型，类型包括AC / DC电流和电压，热电偶和RTD。

• 输入信号范围，典型值为4-20mA或K型热电偶0-1200°C。

• 输出信号类型，通常为4-20mA，1-5或0-10V或一个通信接口。

• 需要隔离电压，对于大多数Cynergy3装置，这是连续的1kV。

• 使用Cynergy3系列可以实现精度，典型精度优于0.1%FSD。
